1  L折最小折邊尺寸為公式（7）（如圖五）：

Lmin =（V/2）+ 2 + t ………（7）

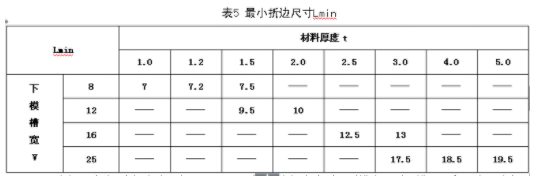

不同材料厚度的最小折邊尺寸Lmin（見表5）。

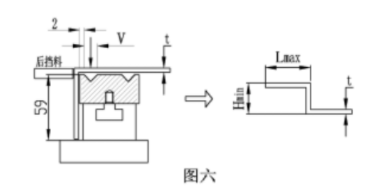

2　最小Z型折邊中間高度（如圖六）

Z型折邊中間高度受V型槽中心到下模邊距離影響，最小折邊高度為公式（8）：

Hmin =（V/2）+ 2.5+ 2t  ………（8）

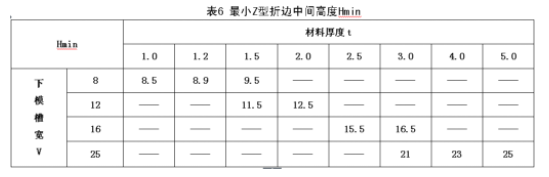

不同材料厚度的最小Z型折邊中間高度Hmin見表6。

3　最大Z型折邊反邊尺寸

3.1　最大Z型折邊反邊尺寸（如圖六），通常的開關柜左門為Z型折邊，其反邊尺寸受下模及模座高度影響，最大反邊高度為公式（9）：

Lmax = 59 + t …………（9）

3.2　當Z型折邊中間高度小于30時，不同材料厚度的Z型折邊最大反邊尺寸見表7，當Z型折邊中間高度較大時，受折彎?rùn)C(jī)下模座不同部位影響，其反邊最大尺寸應現場確定。

4　U型折邊

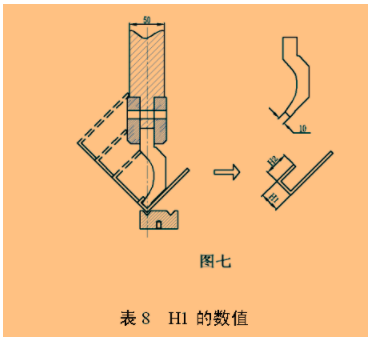

4.1　（如圖七）受機床及模具影響，U型折邊寬度H1不能太小，高度H2不能太大；當H2滿足表5的最小折邊尺寸時，H1最小值公式為（10）：

H1 = 12 + 2t …………………（10）

41.1　H1的數值見表8

4.1.2　當H1值較大時，應滿足：H2 ＜ H1- 35 。

4.2　四面折邊最大高度H

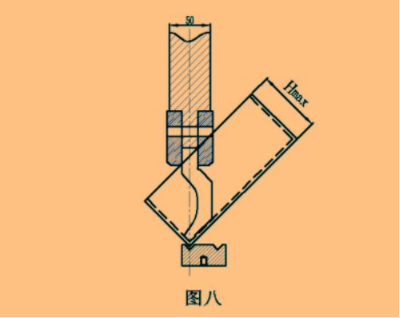

受模具影響四面折邊最大高度Hmax ＜ 175（如圖八） 。
