閥門定位器是調節閥門的主要附件,通常與氣動閥門配套使用,它接受調節器的輸出信號,然后以它的輸出信號去控制氣動閥門,當閥門動作后,閥桿的位移又通過機械裝置反饋到閥門定位器,閥位狀況通過電信號傳給上位系統。

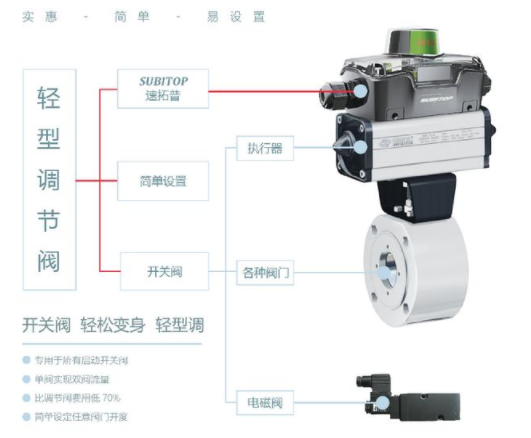

SUBITOP限位開關盒在OMAL氣動球閥上的應用

SUBITOP速拓普閥門定位器工作原理:

閥門定位器能夠增大調節閥的輸出功率,減少調節信號的傳遞滯后的情況發生,加快閥桿的移動速度,能夠提高閥門的線性度, 克服閥桿的摩擦力并消除不平衡力的影響,從而保證調節閥的正確定位。

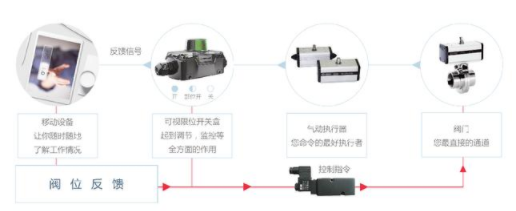

SUBITOP限位開關盒的工作流程

閥門定位器是控制閥的主要附件.它將閥桿位移信號作為輸入的反饋測星信號以控制器輸出信號作為設定信號，進行比較，當兩者有偏差時，改變其到執行機構的輸出信號,使執行機構動作,建立了閥桿位移量與控制器輸出信號之間的對應關系。因此，閥門定位器組成以閥桿位移為測量信號,以控制器輸出為設定信號的反饋控制系統。該控制系統的操縱變量是閥門定位器去執行機構的輸出信號。

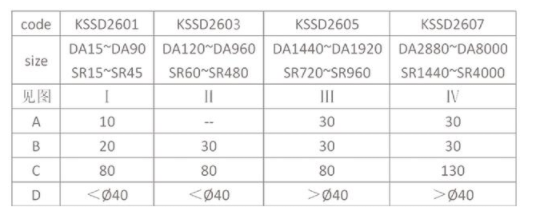

SUBITOP限位開關盒選型表

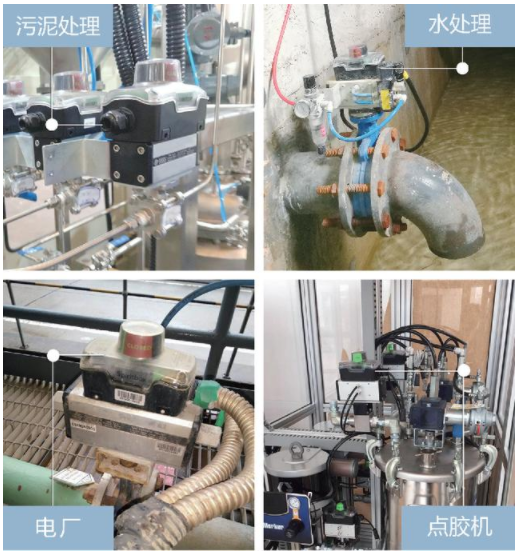

SUBITOP限位開關盒應用案例
