          【兆恒機械】為什么螺栓會松動,什么是預加載?

          • 點擊量:
          • |
          • 添加日期:2022年08月12日
          螺栓松動的5個原因

          01


          擰緊不足


          擰緊不足或假擰緊的螺栓本來就是預緊力不足,如果再出現松動,接頭便沒有足夠的夾緊力將各個部分固定在一起。這可能導致兩個零件之間橫向滑動,螺栓就會受到不必要的剪切應力,最終可能導致螺栓斷裂。


          02

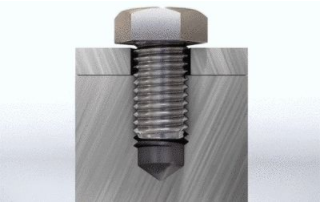

          振動


          對螺栓連接在振動下的試驗表明,許多小的“橫向”運動導致連接的兩個部分相互運動,同時螺栓頭或螺母與被連接件也會產生運動。

          這些重復的運動會抵消螺栓和被連接件之間的摩擦。最終,振動將導致螺栓的螺紋上“旋轉松開”,接頭失去夾緊力。

          03

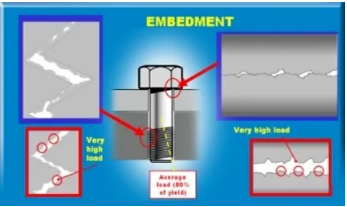

          嵌入

          設計開發螺栓張力的工程師允許有一段磨合期,產生一定的預緊力損失,在此期間,螺栓的緊密度會出現松弛。

          這種松弛是由于螺栓頭和/或螺母、螺紋及被連接件結合面之間嵌入造成的,并且可以在軟材料(如復合材料)以及硬質拋光金屬都會發生。

          如果接頭設計不當,或者在開始時螺栓未達到規定張力,則接頭的嵌入可能導致夾緊力損失而達不到所需的最小夾緊力。

          結合面之間存在微觀的凹凸不平,在擰緊后螺栓預緊力作用下就會產生凸點壓潰,永久塑性變形,從而螺栓的夾緊長度會降低,最終導致螺栓的預緊力下降。


          04

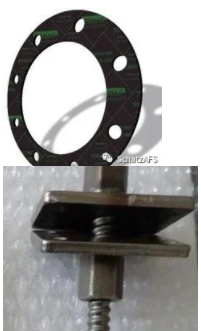

          墊片蠕變和熱膨脹

          許多螺栓接頭在螺栓頭和接頭表面之間包括一個薄而軟的墊圈,以密封接頭,防止氣體或液體泄漏。墊圈本身也起到彈簧的作用,在螺栓和接合面的壓力下回彈。

          隨著時間的推移,尤其是接近高溫或腐蝕性化學品時,墊圈可能會“蠕變”,這意味著它失去彈性,導致夾緊力的損失。

          如果螺栓和接頭的材料不同,由于環境快速變化或工業循環過程導致的溫度差異過大,會導致螺栓材料迅速膨脹或收縮,可能會使螺栓松動。


          05


          沖擊

          沖擊-較大沖擊載荷超過螺栓預緊時摩擦力,產生滑動。

          來自機械、發電機、風力渦輪機等的動態或交變載荷可導致機械沖擊——施加在螺栓或接頭上的沖擊力——導致螺栓發生相對滑動。

          就像振動一樣,這種滑動最終會導致螺栓松動。甚至沖擊往往在設計接頭連接時候還未考慮到這么大的載荷。


          什么是預加載?

          在工程中具有多種含義的術語。一個是緊固件在最初擰緊時產生的張力(載荷)。當螺栓伸展時,螺栓和螺母之間的部件壓縮,從而增加所謂的夾緊負荷,直到緊固過程結束。

          螺栓松動的危害

          01

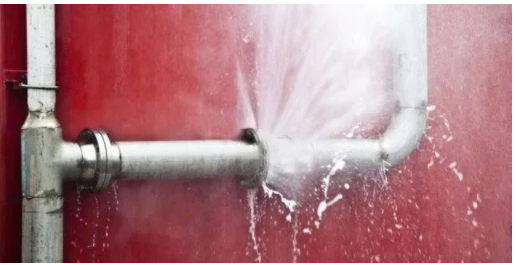

          法蘭泄漏




          02

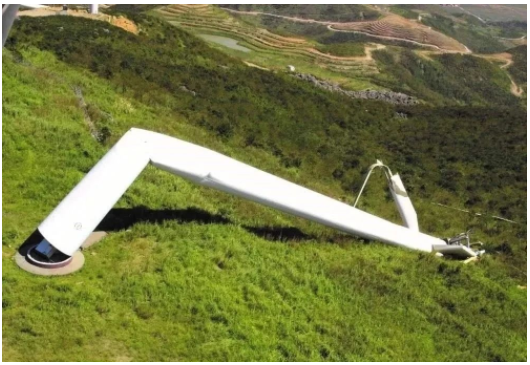

          風機轉子與機艙分離脫落




          03


          船舶發動機震動連接螺栓脫落



          船舶發動機震動連接螺栓脫落,并隨著船舶滾動,造成設備的進一步損壞。

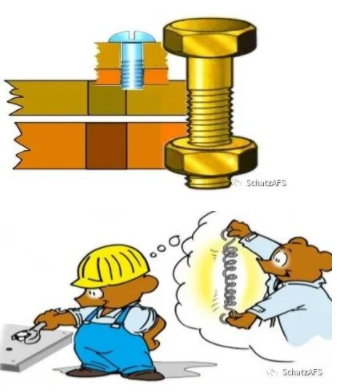

          在螺栓連接中,擰緊螺母實際上會使螺栓伸長,就像拉動彈簧一樣。這種拉力,或者說張力,會產生相反的夾緊力,將被連接件的兩部分緊密的固定在一起。




          如果螺栓松動,夾緊力就會減弱。


          灌滿燃料的運載火箭

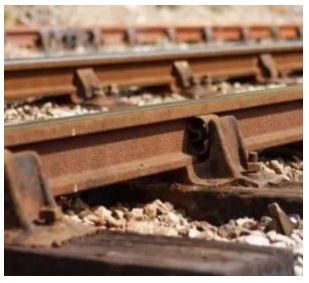

          螺栓固定的鐵軌


          總結

          “最好的防松是保證預緊力足夠,不會使接頭產生滑動、開口等問題”


          以上分析可以看出由于預緊力不足或降低導致松動的原因就達到了3個,因此需要特別控制螺栓的預緊力來控制松動的風險。

          只要預緊力足夠滿足要求,只要不是太短的夾緊長度(如lk≥3d),即使存在一定的振動載荷,螺栓一般也不會自松動。

          良好的螺栓連接設計、適當的夾緊力開發和適當的螺栓防松裝置相結合,可以可靠地固定螺栓連接,以應對這里提出的許多松動挑戰。

          一個好的螺栓連接將被設計成適當尺寸和類型的螺栓和螺母,并指定最佳的張力,以達到保持連接完整性所需的夾緊力。

          在應用中,適當的夾緊力要求每個螺栓中的張力(預緊力)達到正確水平,并在整個使用壽命期間保持在該水平。

          因此在螺栓上保持適當的張力是至關重要的,可以在設計時候采用超聲波來測量螺栓的軸力,保證螺栓的預緊力達到設計要求,茲懋的超聲波軸力測量儀就是專門用來測量螺栓的軸力,還具有二維碼功能,可實時追溯該螺栓的軸力。
